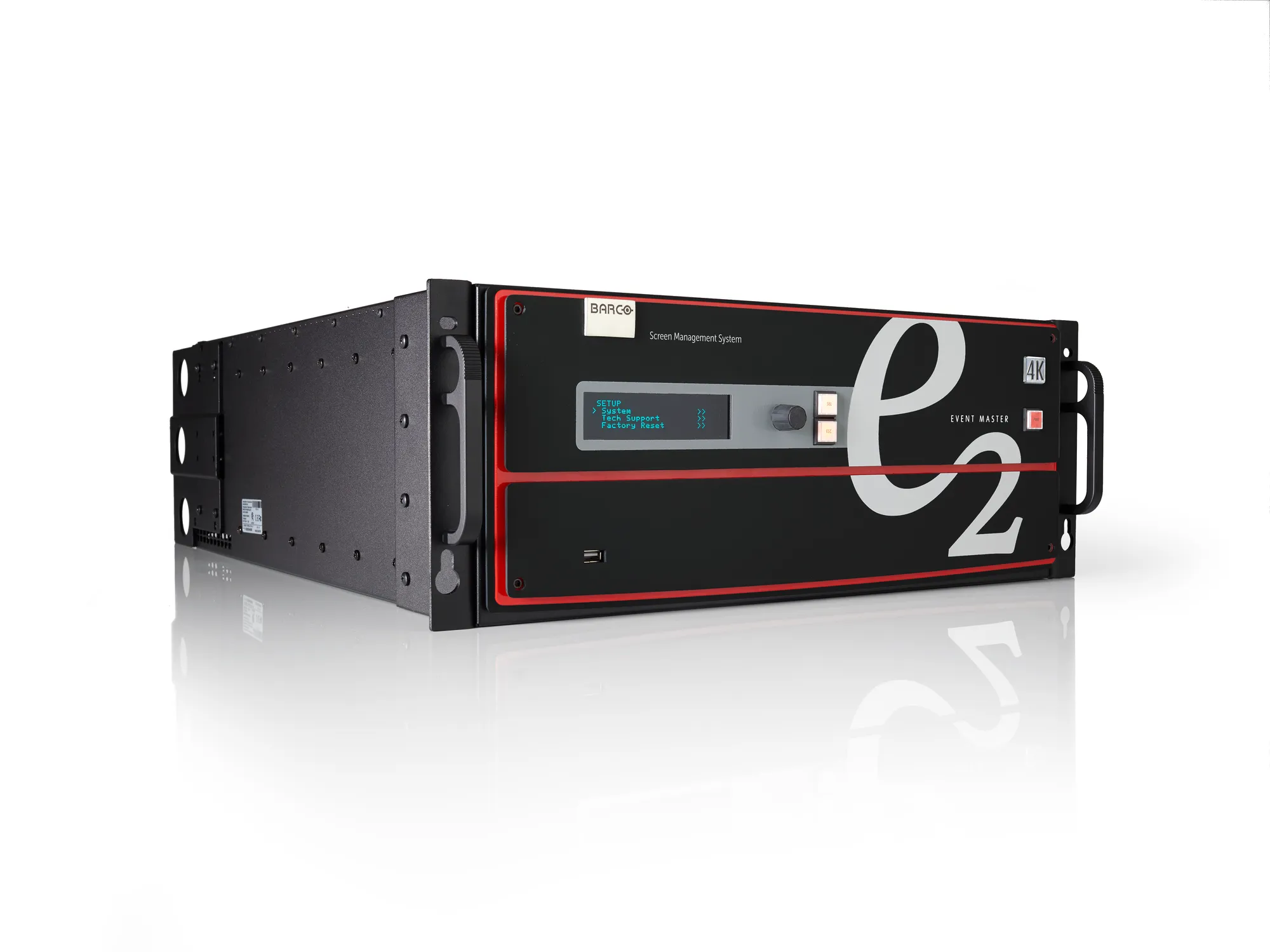

E2 Gen2 Contrôle de projection complet dans un boîtier unique

Spécifications générales

Modèle

NGS-4U-V2

Toile d’effets en direct

PVW/PGM jusqu’à 20 mégapixels
PGM 40 mégapixels uniquement
80 mégapixels à 30p et PGM uniquement

Entrées vidéo

40 entrées via 8 cartes d’entrée (cartes de la série Event Master)

• Jusqu’à 16 entrées 4K – chaque carte d’entrée prend en charge jusqu’à 2x 4K@60p
• 16 connecteurs SD/HD/3G/6G/12G
• 12 x HDMI™ 2.0 (600 MHz maximum)
• 12 x DisplayPort 1.2 (600 MHz maximum)

Sorties vidéo

Jusqu’à 18 connecteurs de sortie parmi 4 cartes de sortie (cartes Event Master série 2)

{each output card supports up to 2x 4K@60p}

• 4 x SDI (SD/HD/3G/6G/12G),
• 13 x HDMI™ (jusqu’à 600 MHz)
• 1 x DisplayPort (jusqu’à 660 MHz)

PAS DE MVR : Jusqu’à 8 sorties 4K60p

AVEC MVR : Jusqu’à 6 sorties 4K60p et soit 4 sorties HDMI™ pour les multi-visionneuses FHD (1 920 x 1 200 max) OU 1 sortie HDMI™ pour les multi-visionneuses UHD/4K60p

Genlock

Entrée/boucle de référence analogique sur connecteurs BNC ; mode à deux niveaux et signal de référence en SD et mode à trois niveaux en HD
S3D Sync : 4 connecteurs d’entrée Din, 2 connecteur de sortie Din

Sortie Programme

Jusqu’à 18 sorties programme configurables comme des écrans uniques ou comme des écrans en mosaïque/fusionnés (aperçu et Multi-Viewer non disponibles dans toutes les configurations)

Configurable jusqu’à 18 x 2048 x 1200 @60 ou jusqu’à 8 x 4096 x 2400 @60

Contrôle indépendent de la fusion / du nivellement des bords pour les 4 côtés

Sorties Auxiliaires mises à l’échelle

Définissable par l’utilisateur jusqu’à 18 x 2048 x 1200 @60 ou jusqu’à 8 x 4K @60

Toutes les sorties peuvent être définies comme des destinations Aux pour un total de 18 sorties auxiliaires

Correction des couleurs en sortie (aperçu et Multi-Viewer non disponibles dans toutes les configurations)

Mélangeurs

• Mixeur d’arrière-plan en résolution native pour chaque écran de sortie
• Transitions entre les couches indépendantes ou transition prévisualisation/programme complète
• Allocation flexible des couches
• jusqu’à 16 couches combinables ou 32 couches uniques PIP/images clés évolutives assignables à tout écran de sortie programme

Diathèques

Jusqu’à 100 sorties HD ou 25 sorties UHD. En fonction de la taille du fichier importé.

Effets de calque

• Bordures (nettes, floues, halo) et ombres portées
• Effets chromatiques
• Stroboscopique, retournement H et V
• Incrustation Luma, Chroma, Cut/Fill (tous les modes ne prennent pas en charge l’incrustation)
• Déplacements des images incrustées (PIP) via des images clés

Multi-visionneuse

• Disposition à l’écran flexible et définie par l’utilisateur
• Contrôler toutes les entrées et sorties, y compris de pré-visualisation et auxiliaires
• Deux sorties
• Matériel dédié identique à celui des processeurs Event Master E2

Évolutivité

• Facilement adaptable pour des applications sur des écrans de plus grande dimension via des liens propriétaires
• Unités de liens permettant d’augmenter les entrées et sorties disponibles pour des applications sur des écrans en mosaïque/fusionnés de plus grande dimension
• Extension via liaison simple vers : 2 châssis S3-4K ou 8 châssis Ex, ou 1 châssis S3-4K plus 4 châssis Ex, ou jusqu’à 7 châssis E2 Gen 1/Gen 2 supplémentaires
• E2 Gen 2 préinstallé avec la possibilité d’associer 8 châssis pour étendre la configuration.

HDCP

La compatibilité HDCP est déterminée par les cartes installées.

Contrôle

• Logiciel de gestion d’écrans Event Master pour PC ou MAC
• Unités de contrôle Event Master
• Interface utilisateur Web
• Ethernet RJ-45, Autosense 1 000/100/10 Mbit/s

Maintenance

• E/S et cartes de traitement utilisables sur site (non remplaçables à chaud)
• Alimentations à double redondance remplaçables à chaud

Niveau de bruit

Moy. 52,9 dB max. Ventilateurs à 100 %. La vitesse du ventilateur est gérée par logiciel en fonction de la température de fonctionnement. Référence ISO 7779

Dimensions

• Hauteur : 17,8 cm (7 pouces), montage en rack 4 RU
• Largeur : 43,2 cm (17 pouces) sans les poignées du châssis, 48,3 cm (19 pouces) avec poignées du châssis fixées
• Profondeur : 56,9 cm (22,4 pouces) du panneau avant au panneau arrière, 62,2 cm (24,5 pouces) au total

Poids

31 kg / 68 lb

Alimentation

Puissance d’entrée : 96-260 V CA 50/60 Hz 1 100 W
Alimentations à double redondance, remplaçables à chaud ;

Température ambiante

0-40 °C / 32-104 °F

Humidité ambiante

0-95 % sans condensation (hors fonctionnement)
0-85 % sans condensation (en fonctionnement)

Garantie

3 ans sur les pièces et la main-d’œuvre
